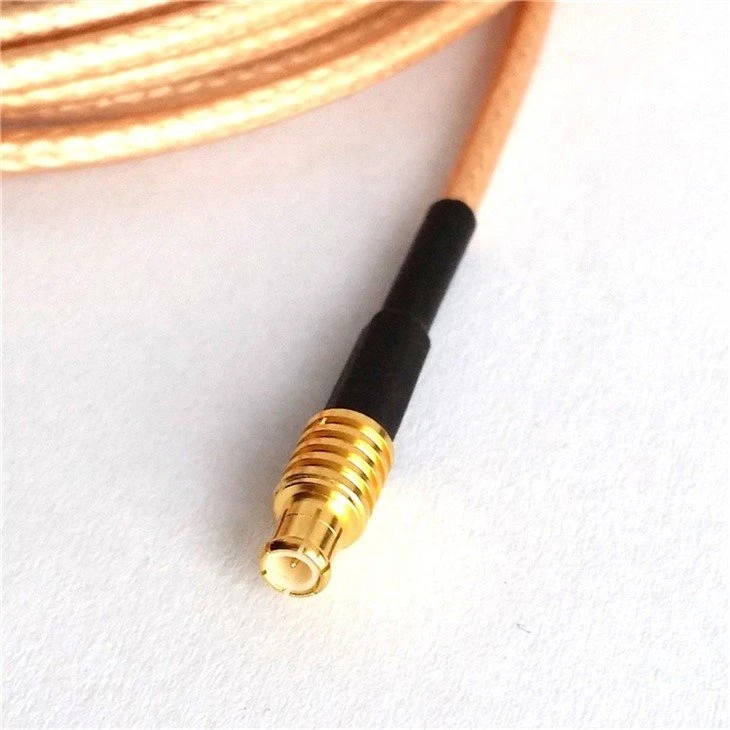

ایم سی ایکس کیبل کو منانا

Coax MCX کیبل ایک اعلیٰ معیار کی کواکسیئل کیبل ہے جسے ایپلی کیشنز کی ایک وسیع رینج کے لیے ڈیزائن کیا گیا ہے، بشمول ٹیلی کمیونیکیشن، ڈیٹا ٹرانسمیشن، اور RF (ریڈیو فریکوئنسی) کنکشن۔ یہ کیبل اپنی وشوسنییتا، سگنل کی سالمیت، اور استعمال میں آسانی کے لیے جانا جاتا ہے، جو اسے مختلف صنعتوں میں ایک ترجیحی انتخاب بناتا ہے۔

درخواستیں:

• آر ایف اینٹینا اور ریسیورز
• GPS سسٹمز
• وائرلیس مواصلاتی آلات
• ٹیسٹ اور پیمائش کا سامان
• صنعتی آٹومیشن
• ٹیلی کمیونیکیشن

• آئی او ٹی (چیزوں کا انٹرنیٹ) ایپلی کیشنز

•


تکنیکی معلومات:

کنیکٹر کی قسم: MCX مرد/خواتین/ سیدھا/ دائیں زاویہ سے MCX مرد/ خواتین/ سیدھے/ دائیں زاویہ/ SMA یا حسب ضرورت اختیارات۔

دائیں زاویہ کنیکٹر کا اختیار: دستیاب ہے۔

کیبل کی قسم: RG316/RG178/RG174 یا اپنی مرضی کے مطابق۔ کم نقصان، ہاتھ سے بنانے کے قابل نیم سخت اختیارات

کیبل کی لمبائی: {{0}}.3M/0.5M/1M/2M/3M/5M یا اپنی مرضی کے مطابق

تعدد کی حد: DC-6GHz

VSWR: 1.2 سے کم یا اس کے برابر

رکاوٹ: 50 اوہم

واپسی کا نقصان: 18dB سے کم یا اس کے برابر

داخل کرنے کا نقصان: 0.1dB @ 4GHz سے کم یا اس کے برابر

کیبل کنڈکٹر مواد: خالص تانبا

کنیکٹر مواد: کاپر + گولڈ چڑھانا

ماحولیاتی

آپریٹنگ درجہ حرارت

-40 ڈگری ~+80 ڈگری

ذخیرہ اندوزی کا درجہ حرارت

-40 ڈگری ~+80 ڈگری

ماحول دوست

ROHS کے مطابق

عام مصنوعات کے اختیارات

MCX دائیں زاویہ مرد سے MCX مرد پلگ

پروڈکٹ کا نام	MCX کنیکٹر کے ساتھ RG316 جمپر کیبل
کنیکٹر مواد	پیتل
کنیکٹر کی تکمیل	سونے کی تہ
کیبل کی قسم	آر جی 316
استعمال کیا جاتا ہے	آر ایف کنکشن

درجہ حرارت کی حد	-40 ~ +80 ڈگری	مزاحمت سے رابطہ کریں۔	سینٹر کنڈکٹر 6mΩ سے کم یا اس کے برابر بیرونی موصل 1mΩ سے کم یا اس کے برابر
احاطہ ارتعاش	{{0}~6.0 گیگا ہرٹز	وی ایس ڈبلیو آر	1.20 سے سیدھا یا اس کے برابر دائیں زاویہ 1.30 سے ​​کم یا اس کے برابر
وولٹیج کا مقابلہ کریں۔	750V	رکاوٹ	50 Ω
ورکنگ وولٹیج	170V زیادہ سے زیادہ	پائیداری	500 سائیکل
سینٹر کنڈکٹر واپسی فورس	اس سے بڑا یا اس کے برابر 0.49N	موصلیت مزاحمت	1000MΩ سے بڑا یا اس کے برابر

SMA خاتون سے MCX مرد RG316

پروڈکٹ کا نام	RF کیبل SMA خاتون سے MCX مرد RG316
کنیکٹر اے	SMA خاتون (یا اپنی مرضی کے مطابق)
کنیکٹر اے	MCX مرد (یا حسب ضرورت)
کیبل کی قسم	RG316 (یا RG316 RG316D RG58 RG142 )
کیبل کی لمبائی	0.2M (آپ کی مطلوبہ لمبائی کے لیے حسب ضرورت بنایا جا سکتا ہے)
کیبل او ڈی	Ø2.5 ملی میٹر
آپریٹنگ فریکوئنسی	DC{{0}GHz
V.S.W.R	1.2 سے کم یا اس کے برابر
خصوصیت کی رکاوٹ	50Ω

RG316 منانا کیبل پیرامیٹر

تعمیراتی
آئٹم	مواد	قطر (ملی میٹر)
1. اندرونی موصل	سلور پلےڈ کاپر کلڈ اسٹیل	7x0.17
2. ڈائی الیکٹرک	پی ٹی ایف ای	1.52
3. بیرونی موصل	سلور چڑھایا تانبے کی چوٹی	1.95
4. جیکٹ	ایف ای پی	2.50
برقی خصوصیات
اہلیت (Pf/M)		96.45
رکاوٹ (اوہم)		50
رفتار (%)		70
Shielding Effectiveness (>ڈی بی)		13
زیادہ سے زیادہ اوپری وولٹیج (VMS)		1200
زیادہ سے زیادہ اوپری تعدد (MHz)		3000
آپریٹنگ درجہ حرارت۔ (ڈگری)		-55 سے 200
توجہ (عام)
تعدد (MHz)		توجہ<=dB/100m)
100		26.2
400		53.1
1000		85.6
3000		153.2

خصوصیات:

1. اعلیٰ معیار کی تعمیر: Coax MCX کیبل کو زیادہ سے زیادہ سگنل کی وضاحت اور استحکام کو یقینی بنانے کے لیے پریمیم مواد سے بنایا گیا ہے۔ اعلیٰ معیار کا سماکشیی ڈیزائن سگنل کے نقصان اور مداخلت کو کم کرتا ہے، جس سے ایپلی کیشنز کا مطالبہ کرنے کے لیے مثالی بنتا ہے۔

2. MCX کنیکٹر: اس کیبل میں MCX کنیکٹرز ہیں، جو اپنے کمپیکٹ اور ہلکے وزن کے ڈیزائن کے لیے مشہور ہیں۔ MCX کنیکٹرز محدود جگہ والی ایپلیکیشنز کے لیے موزوں ہیں اور ایک محفوظ اور قابل اعتماد کنکشن فراہم کرتے ہیں۔

3. وسیع مطابقت: کیبل آلات اور آلات کی ایک وسیع رینج کے ساتھ مطابقت رکھتی ہے، بشمول RF اینٹینا، GPS ریسیورز، وائرلیس کمیونیکیشن سسٹم، اور بہت کچھ۔ اس کی استعداد اسے کسی بھی ٹیکنالوجی سیٹ اپ میں ایک قیمتی اثاثہ بناتی ہے۔

4. کم سگنل نقصان: اس کی کم سگنل نقصان کی خصوصیات کے ساتھ، یہ کیبل اس بات کو یقینی بناتی ہے کہ آپ کا ڈیٹا یا RF سگنل کم سے کم انحطاط کے ساتھ موثر طریقے سے منتقل ہوتے ہیں۔ یہ ان ایپلی کیشنز کے لیے اہم ہے جہاں سگنل کی سالمیت سب سے اہم ہے۔

5. آسان تنصیب: آسان تنصیب کے لیے ڈیزائن کیا گیا ہے۔ MCX کنیکٹرز صارف دوست ہیں اور انہیں خصوصی ٹولز کے بغیر جلدی سے منسلک یا الگ کیا جا سکتا ہے۔

6. مختلف قسم کی لمبائی: آپ اپنی مخصوص ضروریات کو پورا کرنے کے لیے مختلف کیبل کی لمبائی میں سے انتخاب کر سکتے ہیں۔ چاہے آپ کو قریبی رابطوں کے لیے ایک مختصر کیبل کی ضرورت ہو یا مزید وسیع سیٹ اپس کے لیے ایک لمبی کیبل، ہم نے آپ کو کور کیا ہے۔

آج ہی Coax MCX کیبل حاصل کریں اور اپنی ایپلیکیشنز میں بغیر کسی رکاوٹ کے سگنل ٹرانسمیشن، وشوسنییتا اور کارکردگی کا تجربہ کریں۔ چاہے آپ ٹیلی کمیونیکیشن، الیکٹرانکس، یا صنعتی آٹومیشن کے شعبے میں ہوں، یہ کیبل آپ کی کنیکٹیویٹی کی ضروریات کو پورا کرنے کے لیے ایک قابل اعتماد انتخاب ہے۔
