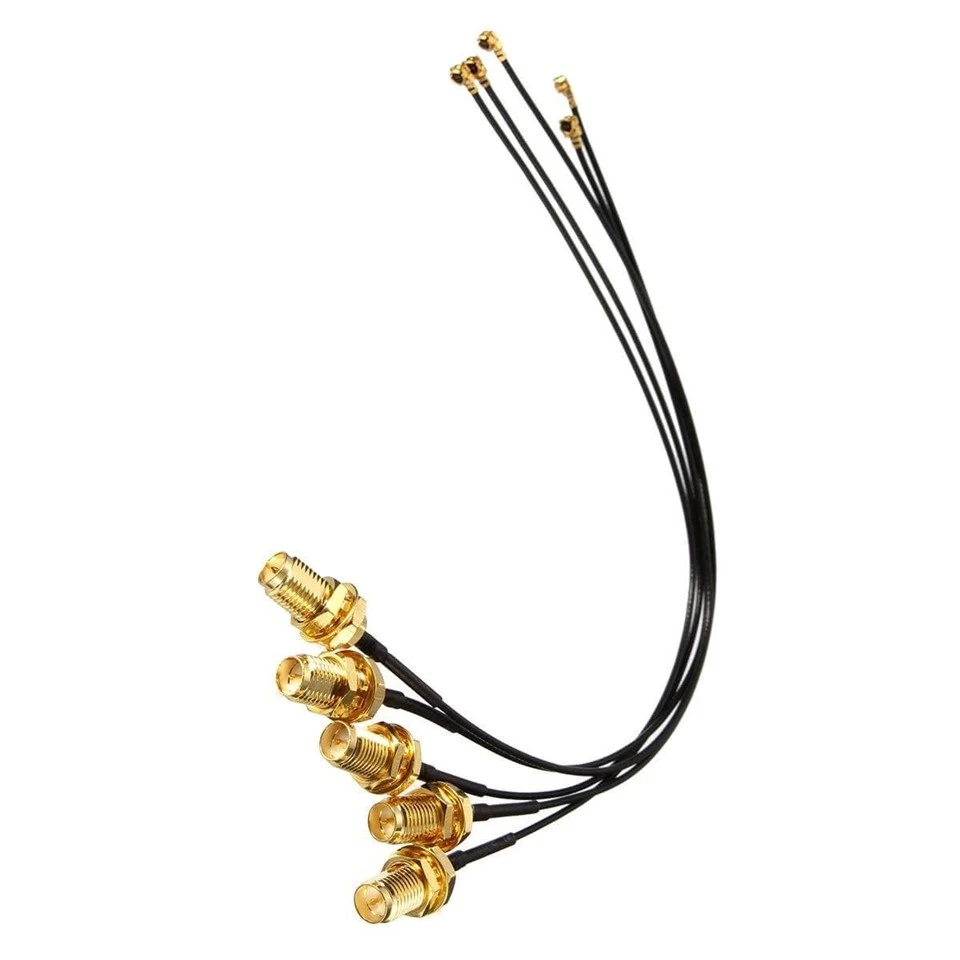

ایس ایم اے کیبل اسمبلی
پریمیم ایس ایم اے کوکسیل کیبل اسمبلیاں - اعلی-کارکردگی RF کنیکٹیویٹی سلوشنز
پروڈکٹ کا جائزہ
ہماری SMA کواکسیئل کیبل اسمبلیاں RF ایپلی کیشنز کے مطالبے میں سگنل کی اعلیٰ سالمیت کے لیے تیار کی گئی ہیں۔ یہ درستگی سے تیار کردہ-اجزاء ایک وسیع فریکوئنسی سپیکٹرم میں کم سے کم سگنل کے نقصان اور زیادہ سے زیادہ قابل اعتمادی کو یقینی بناتے ہیں، جو انہیں ٹیلی کمیونیکیشن، ایرو اسپیس، ٹیسٹ آلات، اور آٹوموٹو سسٹمز کے لیے مثالی بناتے ہیں۔
کلیدی وضاحتیں اور کارکردگی کا ڈیٹا
|
پیرامیٹر |
تفصیلات |
تفصیلات |
|
تعدد کی حد |
ڈی سی - 6 گیگا ہرٹز |
پورے سپیکٹرم میں بہترین کارکردگی |
|
رکاوٹ |
50 Ω |
معیاری RF مائبادا ملاپ |
|
واپسی کا نقصان |
-18 ڈی بی سے کم یا اس کے برابر |
بہترین سگنل ریفلیکشن کنٹرول |
|
اندراج کا نقصان |
0.1 dB @ 4 GHz سے کم یا اس کے برابر |
کم سے کم سگنل کی کشندگی |
|
آپریٹنگ درجہ حرارت |
-40 ڈگری سے +120 ڈگری |
وسیع درجہ حرارت رواداری |
|
کنیکٹر مواد |
سونے کی چڑھانا کے ساتھ پیتل/کاپر |
اعلی چالکتا اور سنکنرن مزاحمت |
|
کیبل کنڈکٹر |
آکسیجن-مفت تانبا |
بہتر سگنل ٹرانسمیشن |
|
ماحولیاتی تعمیل |
RoHS، پہنچ |
ماحول دوست مینوفیکچرنگ- |
دستیاب کنفیگریشنز اور مطابقت
معیاری انٹرفیس کے اختیارات
SMA سے SMA (سیدھا اور دائیں-زاویہ)
SMA سے BNC (ٹیسٹ آلات کے لیے)
SMA سے N-قسم (ہائی-پاور ایپلی کیشنز)
SMA تا MCX/MMCX (کمپیکٹ ڈیوائسز)
SMA سے SMP (دبائیں-کنیکٹرز پر)
SMA سے AMC/AMC4 (اینٹینا سسٹم)
حسب ضرورت انٹرفیس کے مجموعے دستیاب ہیں۔
کیبل کی قسم کا انتخاب
|
کیبل کی قسم |
قطر |
3 گیگا ہرٹز @ توجہ |
کے لیے بہترین |
|
RG-174/U |
2.8 ملی میٹر |
0.82 dB/ft |
عمومی مقصد |
|
RG-316 |
2.6 ملی میٹر |
1.16 dB/ft |
ہائی-فلیکس ایپلی کیشنز |
|
LMR-195 |
3.5 ملی میٹر |
0.65 dB/ft |
کم نقصان کی ضروریات |
|
LMR-200 |
4.0 ملی میٹر |
0.55 dB/ft |
درمیانی فاصلہ |
|
1.13 ملی میٹر مائیکرو |
1.13 ملی میٹر |
1.42 dB/ft |
جگہ- محدود |
|
نیم-سخت |
مختلف |
< 0.3 dB/ft |
صحت سے متعلق ایپلی کیشنز |
حسب ضرورت صلاحیتیں
لمبائی کے اختیارات
معیاری لمبائی: 15 سینٹی میٹر، 30 سینٹی میٹر، 50 سینٹی میٹر، 1 میٹر، 2 میٹر، 3 میٹر
حسب ضرورت لمبائی: 5 سینٹی میٹر سے 20+ میٹر دستیاب ہے۔
لمبائی رواداری: ±2 ملی میٹر (1 میٹر سے کم)، ±5 ملی میٹر (1 میٹر سے زیادہ)
خصوصی خصوصیات
جگہ کی اصلاح کے لیے دائیں- زاویہ کنیکٹر
ارے سسٹمز کے لیے فیز-مماثل اسمبلیاں
واٹر پروف ورژن (IP67 ریٹیڈ)
کم PIM ڈیزائن (< -160 dBc)
سخت ماحول کے لیے بکتر بند قسمیں
اپنی مرضی کے مطابق لیبلنگ اور پیکیجنگ
کوالٹی اشورینس اور ٹیسٹنگ
ہر SMA کیبل اسمبلی سخت جانچ سے گزرتی ہے:
VSWR تصدیقمکمل تعدد کی حد میں
اندراج کے نقصان کی پیمائشمتعدد تعدد پر
مکینیکل استحکام کی جانچ (500+ ملاپ کے چکر)
ماحولیاتی تناؤ کی جانچ(تھرمل سائیکلنگ، کمپن)
رکاوٹ کے تسلسل کی تصدیق
ایپلی کیشنز اور انڈسٹریز
ٹیلی کمیونیکیشنز: 5G انفراسٹرکچر، بیس اسٹیشنز، ریپیٹر
ایرو اسپیس اور دفاع: ایویونکس، ریڈار سسٹم، سیٹلائٹ کمیونیکیشن
ٹیسٹ اور پیمائشسپیکٹرم تجزیہ کار، نیٹ ورک تجزیہ کار، سگنل جنریٹر
طبی سامانایم آر آئی سسٹمز، مریض کی نگرانی، تشخیصی آلات
آٹوموٹو: GPS، انفوٹینمنٹ، ADAS سینسرز، گاڑی-سے-ہر چیز (V2X)
صنعتی آئی او ٹی: وائرلیس سینسرز، آٹومیشن سسٹمز، روبوٹکس
تکنیکی فوائد
پریسجن انجینئرنگ: ذیلی-مائکرون کنیکٹر رواداری مسلسل کارکردگی کو یقینی بناتی ہے۔
اعلی درجے کی مواد: اعلی-گریڈ ڈائی الیکٹرک ڈائی الیکٹرک نقصان کو کم کرتے ہیں۔
سپیریئر شیلڈنگ: غیر معمولی EMI/RFI تحفظ کے لیے دوہری/ٹرپل شیلڈنگ کے اختیارات
مکینیکل وشوسنییتا: تناؤ سے نجات کے ڈیزائن کیبل کو پہنچنے والے نقصان کو روکتے ہیں۔
وسیع مطابقتتمام بڑے RF آلات برانڈز کے ساتھ کام کرتا ہے۔
آرڈر اور سپورٹ
کم از کم آرڈر کی مقدار: 100 ٹکڑے (معیاری)، نمونے دستیاب ہیں۔
لیڈ ٹائم: نمونے کے لیے 3-5 دن، پیداوار کے لیے 10-15 دن
سرٹیفیکیشنز: ISO 9001:2015 کوالٹی مینجمنٹ
وارنٹی: 2 سالہ کارکردگی کی گارنٹی
عالمی شپنگ: DHL، FedEx، UPS ٹریکنگ کے ساتھ
ادائیگی کے اختیارات: کریڈٹ کارڈ، پے پال، وائر ٹرانسفر، ایل سی
ٹیکنیکل سپورٹآر ایف انجینئرنگ ٹیم ڈیزائن مشاورت کے لیے دستیاب ہے۔
اکثر پوچھے گئے سوالات
1، سوال: آپ ٹریڈنگ کمپنی یا تیاری کر رہے ہیں؟
A: ہم چین میں پیشہ ور کیبل فیکٹری ہیں، کیبل انڈسٹری میں تقریباً 10 سال کا تجربہ ہے۔ ہمارے پاس مضبوط انجینئر ٹیم ہے، گاہک کو تکنیکی مدد فراہم کر سکتی ہے۔
2، سوال: آپ کی فیکٹری کہاں ہے؟
A: ہماری فیکٹری Huizhou شہر، Guangdong صوبہ، چین میں واقع ہے۔
3، سوال: آپ کا کم از کم آرڈر کی مقدار (MOQ) کیا ہے؟
A: عام طور پر 500 پی سی ایس، لیکن ہم نمونہ مرحلے کے لئے کم حجم کی حمایت کر سکتے ہیں.
4، سوال: ہم کیا خدمات فراہم کر سکتے ہیں؟
قبول شدہ ترسیل کی شرائط: FOB، CFR، CIF، EXW، FAS، CIP، FCA، DDP، DDU، ایکسپریس ڈیلیوری؛
قبول شدہ ادائیگی کرنسی: USD,EUR,CNY;
قبول شدہ ادائیگی کی قسم: T/T، L/C، کریڈٹ کارڈ، پے پال، کیش؛
بولی جانے والی زبان: انگریزی، چینی، ہسپانوی، جاپانی، پرتگالی، جرمن، عربی، فرانسیسی، روسی، کورین، ہندی، اطالوی
5، سوال: کیا آپ مجھے اپنی مصنوعات کی وارنٹی بتا سکتے ہیں؟
A: ہم اپنے بھیجے گئے پروڈکٹ کے لیے 1 سال کی کوالٹی وارنٹی فراہم کرتے ہیں، اگر کوئی کوالٹی مسئلہ ہو تو متبادل فراہم کریں گے۔
شپنگ کی مدت:
ہم EMS، DHL، UPS.FedEx اور TNT وغیرہ کے ذریعے تمام لفظوں پر سامان بھیجتے ہیں، گاہک اپنی پسند کے مطابق بتا سکتا ہے۔
پیکنگ
1، معیاری برآمد کارٹن.
2، اپنی مرضی کے مطابق پیکنگ بھی خوش آئند ہے۔
ڈیلیوری
نمونہ کے لئے 1، 5 کام کے دن.
بڑے پیمانے پر پیداواری سامان کے لیے 2، 7 کام کے دن۔
3، ایکسپریس، ایئر، میرین اور کسٹمر کے مخصوص فارورڈز دستیاب ہیں۔
